超快激光实验室

高稳定、低能耗的超快激光实验室整体解决方案:
 1.超快激光实验室的重要参数

    ✓  洁净度高

    ✓  温度稳定性

    ✓ 湿度稳定性

    ✓  风速低

    ✓  噪音低



 2. 超快激光实验室温度稳定的重要性：
  • 某labs和某port是国际上光学产品的主要供应商。

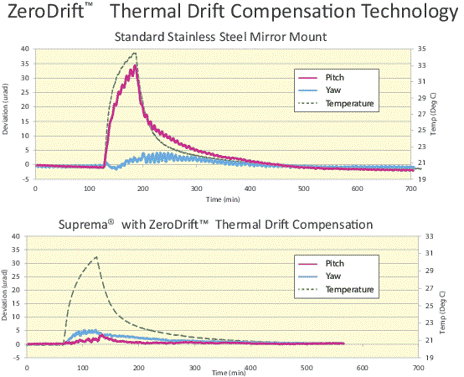

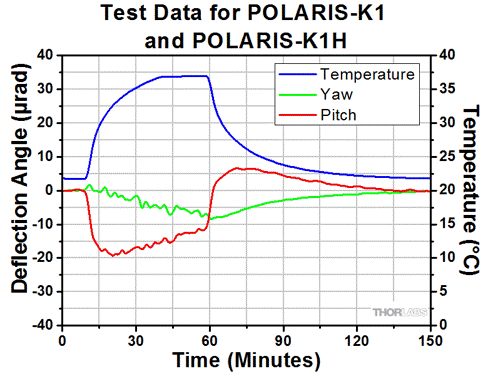

  • 这两款是这两家公司今年推出据称是最好的镜架，这两张图是稳定性与温度的关系。
  • 结论：温度只要飘，镜架一定飘，光路一定飘。
3. 超快激光实验室湿度稳定的重要性(1)

       光学界可能是最好的光学平台，某port公司的RS4000系列。为了获得更稳定的性能，侧面使用了木头（原因：木头轻，且强度高，可以提高平台的固有频率）,但是木头对湿度比较敏感，湿度大会影响光学平台的稳定性。

RS4000

        超快激光器内要使用到光栅，来压缩脉宽。光栅的效率非常依赖湿度，湿度高会降低光栅效率，在高功率下，湿度高也更容易造成光栅损坏。所以，激光器内部会安装有干燥剂，在洁净间干燥的情况下，进一步干燥。也不是越干燥越好，太干燥了，比如小于10%，容易产生静电（所以很多洁净间要铺防静电地板，具体是PVC材料地板，地板下铺设铜网）。另外，在强激光下，如果房间洁净度不高的情况下，静电容易造成镜面粘灰。

4. 光学平台上的风速的重要性:

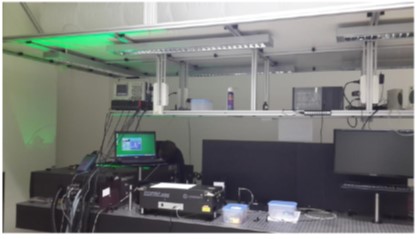

       为了避免风吹激光器和镜子，激光实验室普遍在平台上方安置了板来阻挡风，甚至放一些电源。

        缺点：

  • 没有干净的风吹平台，平台上的洁净度会变差；

  • 放置发热源，会带来平台上温度不稳定。

        这两张图想说明的是为什么要尽量铺满高效过滤。实现的就是层流（左图），而不是湍流（右图）。又因为满铺高效过滤后，由于出风面积变大了，同等风量情况下，风速就降低了。我们实际情况下，可以实现风速小于0.3 m/s。这个风速对应的，层高2.6m，光学平台0.8m，风从天花板吹到平台上需要6s，完全不会影响镜子。 0.3m/s的风速，刚刚能吹动烟。如果对风速要求不太高的情况，比如允许风速到0.5m/s，桌面的洁净度可以达到百级。                                                                                                                                                                    我们采用密布高效过滤器的做法，不仅实现了桌面百级的洁净度，而且减小了风速<0.3 m/s (从天花板吹到到桌面要花5秒钟以上)。

参考来源：https://en.wikipedia.org/wiki/Cleanroom

     5. 与传统洁净间的性能比较:

          能耗和维护费：

  • 由于采用普通风管空调，不需要占据室内地面面积（空调内机直接放在洁净间上层）；
  • 由于采用变频空调，根据季节可以多档控制致冷量输出，达到节约能耗的目的；据估算，一个60平米的洁净间，新型洁净间可以比传统用所谓恒温恒湿空调的洁净间节约电费约5-10万元/年；
  • 由于回风通道在施工中会密封所有掉灰的墙面和角落，以及进新风口会使用中高效过滤预处理（并且严格控制好新风量），减少了整个超净间的颗粒污染源，延长高效过滤的使用寿命。保守5年不用换高效过滤,粗略估计正常使用情况下可达10年更换周期。
